泥浆搅拌器的设计及其结构特点

2016年3月15日
| 没有评论
| Categories: 固控设备文章

泥浆搅拌器的设计要点

泥浆搅拌器,结构坚固,皮实可靠,尺寸紧凑。泥浆搅拌器的高宽比近似为1:1,因此重心较低,稳定性好,在叶轮遇到一个瞬时的冲击负荷时,比较安全。

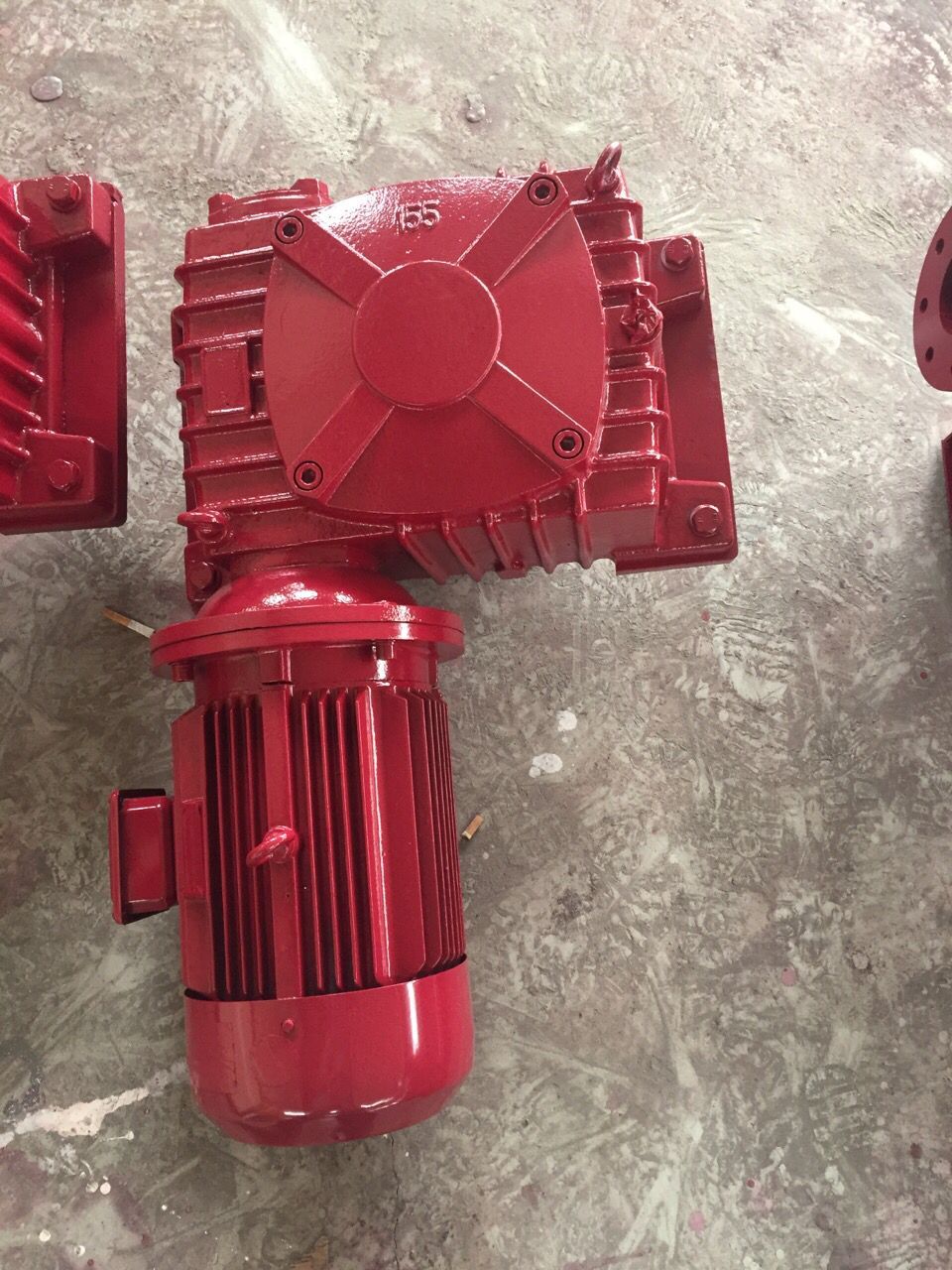

泥浆搅拌器由于装有结构简单而强度高的单极蜗轮蜗杆减速器,所以他运转平稳,均匀。涡轮传动装置承受冲击和振动的能力比相应规格的螺旋齿轮二级减速装置高50%以上。当速比达到60:1和80:1时,涡轮传动装置的效率较低。但是,新型涡轮传动装置的减速比为20:1,实践证明,它具有极高的效率,并且显示出其他型式的齿轮传动装置所没有的优点。

为了使泥浆罐中的泥浆搅拌均匀,根据液流流谱证明:恶论的叶片倾斜60度时,轴向和径向的流量相等。当液体接触到叶片时,它就被迫向下运动到灌底,然后沿罐壁向上返回。这种运动使顶部和底部的泥浆不断的混合,以使罐内各部分的泥浆具有相同的浓度。当泥浆泵入井内,这有助于消除由于轻、重泥浆不均而引起操作上的难题。

在深度等于或小于48英寸(约等于1.2米)的泥浆罐中,即可使用平直的涡轮叶片,也可使用曲线形涡轮叶片。对于较浅的泥浆罐,将叶轮安装在轴的下部位置,也可以进行充分的搅拌。若在泥浆罐上焊装合适的挡板,涡轮型式的叶轮就会产生径向的液流和少量的轴向液流。当泥浆搅拌器在很深的泥浆罐中运转时,可以在一根轴装上两个叶轮,同样能令人满意地工作。但是,多数的泥浆搅拌器推荐安装有60度倾角的叶轮叶片。用户的经验证明,这种搅拌器在其适用范围内能混合的十分均匀。

搅拌器中电动机规范

全部采用防爆T型机座,3相230~460V,1150转/分,频率60赫兹;或者采用3相190~380V,958转/分,频率50赫兹.电动机用弹性联轴节与减速机直接相连。在连接轴的上方装有坚固的钢质护照。

泥浆搅拌器的规范

实心的低碳钢轴用刚性连轴节与减速机相连。为了调节叶轮的高度,在轴的下部开有键槽。轴的直径范围为38.1毫米到88.9毫米之间,具体随型号而定。轴的实际长度由用户确定

如何计算泥浆搅拌器的尺寸和数量

在现在使用的设备中,很有可能有75%的泥浆搅拌器安装得不恰当,造成这种情况的原因不是不了解正确确定尺寸的方法,就是不懂得合理选定尺寸的重要性。

每一种搅拌器计算出的合理搅拌量与给定的功率及叶轮直径有关。叶轮能够达到的搅拌范围与泥浆比重的关系和所需功率都是可以用计算来确定的。
下面的资料室正确选定搅拌器尺寸的依据:

1.泥浆罐的长度、宽度、高度和隔舱尺寸

2.每个隔舱的用途,例如作沉淀罐、段塞泥浆罐、真空除气器用罐等

3.预先确定最重的泥浆比重。如果不知道确切的数值,可假定是20磅/加仑(2.4克/立方厘米)的泥浆。

4.设备动力的电压和频率

5.陆地还是海洋设备?如果是陆地设备,那么在设备的搬运会和泥浆罐一起搬运吗?

在取得尽可能多的资料后,可以用下面提供的曲线图,来取定比较恰当的搅拌器尺寸的近似值。

正确选择泥浆搅拌器的尺寸,第一步先查出在曲线图右边的罐的宽度。然后沿着横线在图的左边有一相应的叶轮直径推荐值。叶轮尺寸与泥浆比重以及所需的马力有关,可以简单地从叶轮直径按照水平线引到预先确定的泥浆比重曲线上,此时再找到这一点右边最靠近的粗曲线,记下粗曲线上部所需要的功率值。如果所选择的泥浆比重不符合图中所示的那三条曲线,那就选用比重相近而又较高的那一条曲线。

泥浆罐被划分为几个工作范围简图…

Read More »
Posted in 固控设备文章 Tagged 固控设备, 搅拌器, 泥浆搅拌器, 泥浆罐 Leave a comment
