钻井液振动筛的轴向原理与结构

发布时间:2015/10/26 艾潽新闻 浏览次数:383

钻井液振动筛种类繁多,用途不一,从小同的角度考虑,钻井液振动筛可有多种分类方法,其中,按筛机振动体即筛箱的运动轨迹划分,钻井液振动筛大致可分为圆钻井液振动筛,直线钻井液振动筛,旋振筛及由圆振筛和直线钻井液振动筛组合演变的椭圆钻井液振动筛等几大类。
钻井液振动筛一般有振动器、箱箱、隔振装置及传动装置等部分组成。各种钻井液振动筛具有长方形的筛面,筛面通过一定方式安装在筛箱内,筛箱及筛面在振动器的作用下做具有特定轨迹的往复式运动,筛面的连续振动使筛面上的料。圆形振动筛指筛机振动体即筛箱具有近似圆运动轨迹的惯性钻井液振动筛,这种钻井液振动筛又称单轴钻井液振动筛。圆钻井液振动筛是一类型号规格泛多、应用极广的筛分设备,各种圆钻井液振动筛的筛机筛面通常有单层和双层两种结构形式,广泛用于煤炭、矿山、电力、建材、轻工和化工各行业对各种颗粒状和小块状松散固体物料的干、湿式分级。从筛机激振器的结构类型来看,圆钻井液振动筛有轴偏心的YA型系列和块偏心的YK型系列两大类,YA型系列轴偏心圆振筛具有筛分效率高,结构科学合理、整机强度和刚度高及运行平稳,噪声低、维修方便等特点。
圆振筛又称单轴钻井液振动筛,圆钻井液振动筛振动源所产生的振动力是一绕定轴、方向呈正规律变化的惯性力,其本质是由偏心质量绕定轴转动所形成离心力。圆钻井液振动筛的工作原理为,筛机起动后,筛机振动器带动钻井液振动筛箱一同作定向跳跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃动运后从排料口排出。最终完成筛分工作。根据圆振筛的结构特点及工作原理,其筛面一般为倾斜布置(倾斜角为15-25度)。
从圆振筛的结构和工作原理可以看出,其激振器的回转达方向相对于料流方向有顺料流方向旋转和逆流方向旋转两种情况。显然,当激振器顺流方向回转时,物料运行速度提高,可增加生产能力,但筛分效率下降;当激振器逆流方向回转时,物料运行速度减小,生产能力下降,但筛分效率提高。有鉴于此,在实际筛分作业中,我们可以根据具体发问和需要,在生产能力和筛分效率两面方有所取舍。

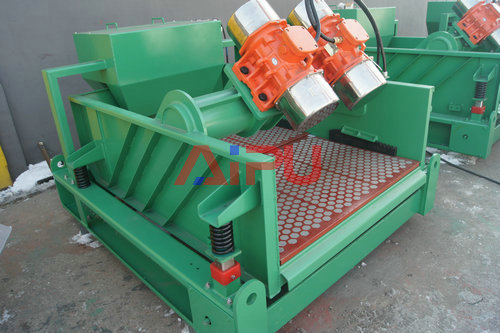

钻井液振动筛斜侧面
