下灰罐,立式钻井灰罐,立式加灰储罐

发布时间:2016/04/26 固控设备 浏览次数:1730

立式加灰储罐(下灰罐、立式钻井灰罐)为气力输送,即借助流化装置,以压缩空气为动力,使压缩空气透过气化床,将储料罐内的灰料逐渐成流态化,流化态的灰料经进灰管口进入罐内,再经出灰管口通过操做碟阀来控制出灰量(出灰管上装有助风扫气装置,以排除堵塞)。既可利用罐内、外压差将灰料排出储料罐,还可通过该罐自带的称重计控制出灰重量。

下灰罐侧面图

1.下灰罐、立式钻井灰罐的加重操作方法:

① 所有的阀门应处在关闭状态。
② 将立罐出料管与加重混浆装置接口用胶管连接。
③ 启动空压机,使其工作在额定转速,当气压达到额定工作压力时,打开空压机出气球阀,气流经进气管阀门进入立罐,把罐内的粉料,利用压缩空气及立罐的气化装置,使粉料成流态。
④粉料成流态时打开立罐的出料碟阀,将粉料送入喷射漏斗。
⑤扫灰,出料完毕,均应将出灰管中残存的灰料清扫干净;可打开罐体上的扫灰管阀门,用压缩空气将管线内残存的灰料清扫干净,以便下次使用。

2.下灰罐的优点:

① 下灰速度快
② 可任意调节灰量
③ 底部圆锥体设计保证无剩灰

3.立式加灰储罐用途:

下灰罐放置在井场上,用于储存固井用水泥、重晶石粉。

4.立式钻井下灰罐工作原理:

采用压缩空气将灰流态化,通过流道输送物料。

5.下灰罐构成:

1.进灰管、2排气管、3底座、4气化系统、5出灰管、6压力表、7安全阀、8牵引耳板 (参见图 1 )

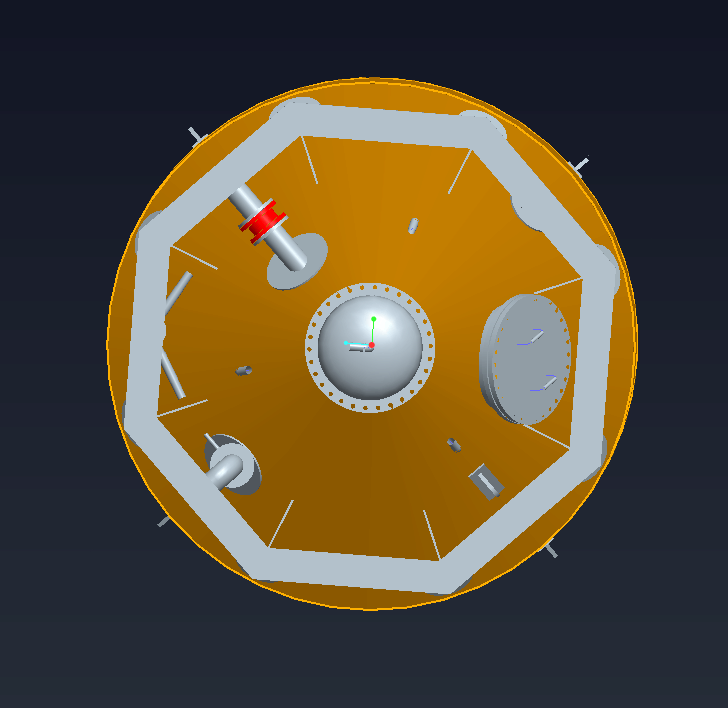

图1下灰罐结构图

6.钻井灰罐的技术参数:

型号 XHG2500 XHG2600
容积 24m³ 27m³
主体直径 2500mm 2600mm
上灰罐通径 100mm 100mm
出灰罐通径 125mm 125mm
排气管通径 50mm 50mm
尺寸 2700x2500x6300mm 2560x2600x6400mm
重量 4300kg 4800kg

研究立式加灰储罐具有结构简单、设计合理、安装及操作方便快捷,用量精准且工作效率高,改善了钻井液质量,降低了添加材料的用量,大大地降低了工人的劳动强度,同时利于现场环保作业。

艾潽机械专业设计和生产固控设备、泥浆不落地设备多年,具有丰富的研发经验,可根据实际情况研发生产适合工况的设备,如有兴趣,欢迎联系。
